SJD7701智能数字式热继电器/电动机综合保护器(定时限)1-100A
一、产品概述

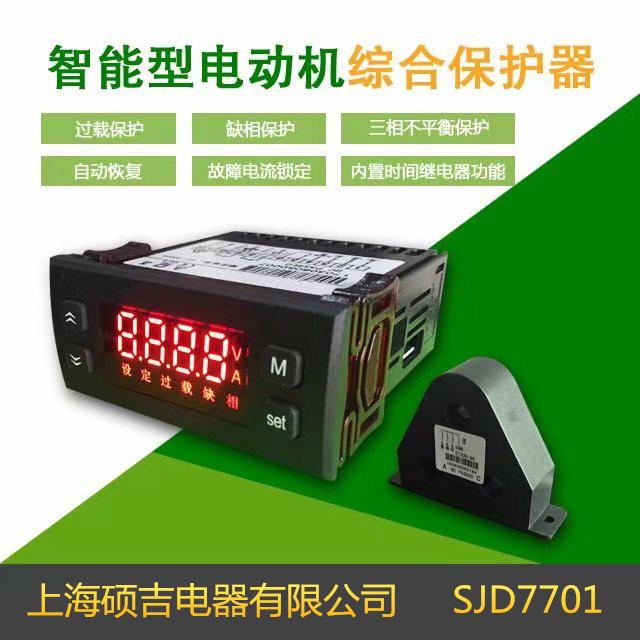

SJD7701智能数字式热继电器是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。 SJD7701智能数字式热继电器采用数字处理技术，高亮度LED显示，通过外置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当电动机发生故障时，接触器继电器断开，切断电动机电源，同时告警继电器闭合。
二、主要功能
● 过载保护 ● 缺相保护
● 自动恢复 ● 故障电流锁定
● 三相不平衡保护 ● 内置时间继电器功能
三、主要技术指标
| 参 数 | 型 号 |
| 额定电流设定范围 | 1～100A |
| 电流测量精度 | ±1% |
| 电源电压 | 默认AC 220V（以产品标签为准） |
| 触点容量 | 3A/440VAC（纯阻性负载） |
四、操作指南
- 查看A、 B 、 C 三相电流
正常工作时显示三相平均电流，按“ Set ”键可以切换显示 A 、 B 、 C 三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为 0 ）。
- 电动机额定电流值设置（整定电流）
长按“ Set ”键 2 秒，显示“设定”，用“ 5 ”或“ 6 ”键改变设定值（按住“ 5 ”或“ 6 ”键不放可连发），设置好后按“ Set ”键退出设置状态。
- 告警（保护）状态恢复
发生故障告警时，会在显示屏上闪烁显示“过载”、“ LSL( 欠载 ) ”、“缺相”、“ IbA ( 三相不平衡 ) ”等字样，此时继电器断开，并且锁定在断开状态。这时只要按“ M ”键即可从保护锁定状态恢复，需确认与星三角启动没有冲突，广告媒体。也可给保护器重新上电来恢复。
- 参数设置
在显示电流的状态下，长按“ M ”键 5 秒，进入参数设置状态，这时显示器上显示“ F xx ”，其中 xx 是两位数字，表示参数代码。用“ 5 ”或“ 6 ”键可选择参数代码，按“ Set ”键则显示该参数代码对应的参数值，这时再用“ 5 ”或“ 6 ”键即可对参数值进行设置。设置完成后再按“ Set ”键，回到显示参数代码状态。设置过程中按“ M ”键表示放弃，退出但不保存设置值。
内部参数代码如下表所示 ：
| 类别 | 代码 | 参数名称 | 设定范围 | 出厂设定 | 单位 | 备注 |
| 过载类 | F11 | 电动机额定电流 （整定电流） | 1.0 – 100 | 20 | A | 这个参数可以直接长按Set键设定 |
| F13 | 定时限动作时间 | 0.1 – 60.0 | 3.0 | 秒 | 过载时间可调 | |
| 启动类 | F18 | 启动时间 | 0.0 – 60.0 | 0.0 | 秒 | 启动时用来避过过载保护 |
| 缺相和三相不平衡类 | F21 | 三相不平衡动作点 | 1 – 50 | 20 | % | 见“基本工作原理” |
| F22 | 三相不平衡动作时间 | 0.1 – 60.0 OFF | 5.0 | 秒 | “OFF”表示关闭该保护功能 | |
| F23 | 缺相动作时间 | 0.1 – 60.0 OFF | 2.0 | 秒 | “OFF”表示关闭该保护功能 | |
| 自动 恢复类 | F51 | 自动恢复次数 | 0 – 10 | 1 | 次 | |
| F52 | 自动恢复间隔时间 | 0.1 – 99.9 | 15.0 | 分钟 | 见“基本工作原理” | |
| F53 | 重复故障间隔时间 | 1 – 999 | 60 | 分钟 | ||
| 附加 功能类 | F61 | 上电延时 | 0 – 999 | 0 | 秒 | 见“基本工作原理” |
| 测试类 | F90-F99 | 厂家保留 | – | |||
| END | 退出设置状态 | |||||
五、基本工作原理
- 电流检测
保护器通过外置的电流互感器来检测三相负载电流，所以被保护电动机的三根相线必须分别穿过电流互感器的三个孔。负载电流过小时，不进行欠载、三相不平衡、缺相检测，防止在电动机断电状态产生误动作。
- 过载保护
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数 F13 ），继电器断开，切断电动机电源。
- 启动延时
对于重载启动，可能会因为启动时间过长，反复触发过载保护而无法启动。这种情况下可以设置启动时间（ F18 ），保护器会在若干秒内暂时屏蔽过载保护。
- 三相不平衡保护
三相不平衡率的定义为：任意一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。 当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数 F22 ）时，继电器断开，切断电动机电源。
- 缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相动作时间（ F23 ）一般比三相不平衡动作时间（参数 F22 ）设定得要短。
- 自动恢复
自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、 F52 、 F53 自由设定自动恢复的行为：例如 F51=3 ， F52=15 ， F53=60 ，其效果是：发生故障停机后，过 15 分钟自动恢复（ F52=15 ），这样可以重试 3 次 (F51=3) ，如果故障重复发生 3 次以上，并且重复故障的间隔时间短于 60 分钟 (F53=60) ，则锁定在停机状态，需要人工恢复。
- 时间继电器功能
如果通过设定参数F61启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数 F61 设定，这时显示器上显示倒计时。相当于一个延时启动的时间继电器功能。 F61=0 表示关闭时间继电器功能。
六、接线与安装方式
- 建议开孔尺寸：71× 29mm 。
- 接线时必须和我司提供的互感器配套使用。
- 电动机的三根相线分别穿过互感器附件A、 B 、 C 三个孔。

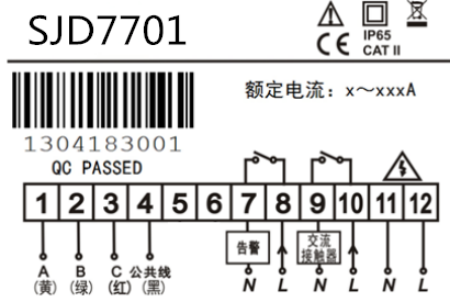

- 端子1-4分别接互感器上黄、绿、红、黑四根引线。
- 端子7-10为两组内部继电器输出，正常工作时 7 、 8 断开， 9 、 10 闭合（如果启用了时间继电器功能，则延时吸合，见参数 F61 ），当发生故障时， 9 、 10 断开， 7 、 8 闭合，切断电动机电源。
