SJD7731智能数字式热继电器/电动机综合保护器(定时限)10-1000A

一、产品概述

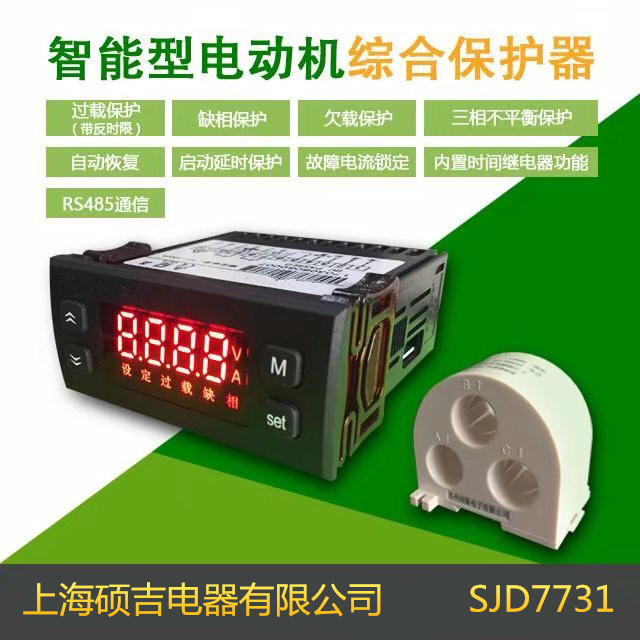

     SJD7731智能数字式热继电器是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。 SJD7731数字式热继电器采用数字处理技术，数码管显示，分体式设计，通过外置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当发生上述故障时，接触器继电器断开，切断电动机电源，同时告警继电器闭合。

二、主要功能

• 电流显示 ● 自动恢复
• 过载保护 ● 故障电流锁定
• 缺相保护 ● 内置时间继电器功能
• 三相不平衡保护

三、主要技术指标

四、操作指南

• 查看A、 B 、 C 三相电流

正常工作时显示的是三相平均电流，按 “ Set ”键可以切换显示 A 、 B 、 C 三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为 0 ）。

• 电动机额定电流值设置

长按“ Set ”键 2 秒，数码管显示“设定”，用“ 5 ”或“ 6 ”键改变设定值（按住“ 5 ”或“ 6 ”键不放可连发），设置好后按“ Set ”键退出设置状态。

• 告警（保护）状态恢复

发生告警时，会在显示屏上闪烁显示“过载”、“缺相”、“ IbA ( 三相不平衡 ) ”等字样，继电器断开，并且锁定在断开状态。这时只要按“ 5 ”或“ 6 ”键即可从保护锁定状态恢复，系统技术。

• 参数设置

在显示电流的状态下，长按“ M ”键 5 秒，进入参数设置状态，这时显示器上显示“ F xx ”，其中 xx 是两位数字，表示参数代码。用“ 5 ”或“ 6 ”键可选择参数代码，按“ Set ”键则显示该参数代码对应的参数值，这时再用“ 5 ”或“ 6 ”键即可对参数值进行设置，设置完成后按“ Set ”键退出设置状态。设置过程中按“ M ”键表示放弃，退出但不保存设置值。
内部参数代码如下表所示：

五、基本工作原理

• 电流检测

通过外置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。

• 过载保护

当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数 F13 ），接触器继电器断开，切断电动机电源，同时告警继电器闭合。即过载动作时间是固定的。

• 三相不平衡保护

三相不平衡率的定义为：任意一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。   当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数 F22 ）时，接触器继电器断开，切断电动机电源，同时告警继电器闭合，数码管显示 IbA 。   负载电流过小时，不进行三相不平衡检测，防止在电机断电状态产生误动作。

• 缺相保护

缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数 F23 设定，一般这个时间比三相不平衡动作时间（参数 F22 ）要短。   负载电流过小时，不进行缺相检测，防止在电机断电状态产生误动作。

• 自动恢复

自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数 F51 、 F52 、 F53 自由设定自动恢复的行为：例如 F51=3 ， F52=15 ， F53=60 ，其效果是：发生故障停机后，过 15 分钟自动恢复（ F52=15 ），这样可以重试 3 次 (F51=3) ，如果故障重复发生 3 次以上，并且重复故障的间隔时间短于 60 分钟 (F53=60) ，则锁定在停机状态，则需要人工恢复 ( 按“ 5 ”键或断电 ) 。   如果不需要自动恢复功能，只要将 F51 设为 0 。

• 时间继电器功能

如果通过设定参数F61启用了时间继电器功能，则保护器通电后，接触器继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数 F61 设定，这时数码管显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。 F61=0 表示关闭时间继电器功能。

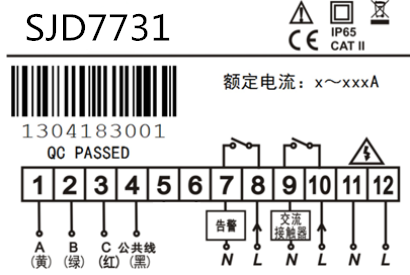

六、接线与安装图

• 接线时必须和本司提供的互感器配套使用。
• 电动机的三根相线分别穿过互感器附件A、 B 、 C 三个孔。
• 端子1-4分别接互感器上黄、绿、红、黑四根引线。
• 端子7-10为两组内部继电器输出，正常工作时 7 、 8 断开， 9 、 10 闭合（如果启用了时间继电器功能，则延时吸合，见参数 F61 ），当发生故障时， 9 、 10 断开， 7 、 8 闭合，切断电动机电源。
• 建议开孔尺寸：71× 29mm 。
