电动机保护器原理和接线图

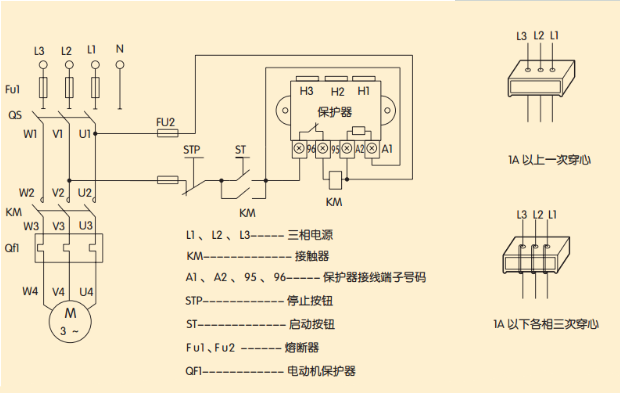

电动机保护器接线图

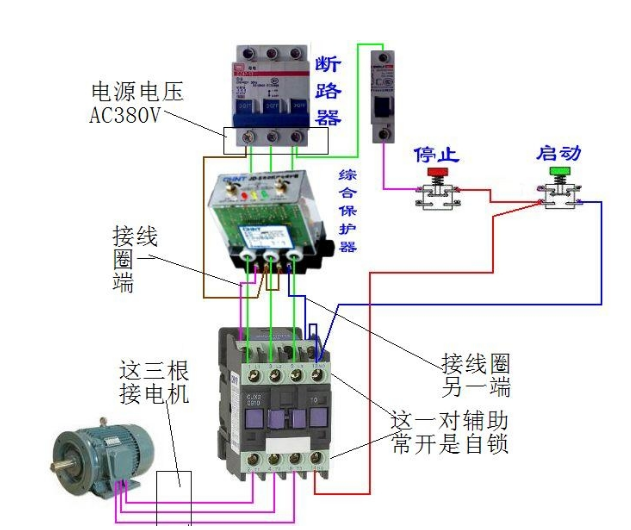

交流接触器和jd-5电动机综合保护器的接线方法

说明：
电动机保护器由三相电流互感器、检测、放大、延时、调整电路和执行继电器组成。

检测电路检测到电流互感器感应的电流缺相或大于设定值时，经放大器放大，使继电器动作。

继电器触头串接于接触器线圈供电回路中，继电器动作后使接触器断电，起到保护电机作用。

延时电路用于避开电机起动电流，其时长可调。

调整电路用于根据被保护电机工作电流精确设置动作电流。
