三相多功能电力仪表
多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了RS-485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。多功能监控仪表有着很高的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。
产品标准
GB/T 22264.1-2008 安装式数字显示电测量仪表 第1部分：定义和通用要求
GB/T 22264.7-2008 安装式数字显示电测量仪表 第7部分：多功能仪表的特殊要求
GB/T 22264.8-2008 安装式数字显示电测量仪表 第8部分：推荐的并验方法
GB/T 17215.322-2008 交流电测量设备-特殊要求-第22部分：静止式有功电能表(0.2S级和0.5S级)
GB/T 17215.323-2008 交流电测量设备-特殊要求-第23部分：静止式无功电能表(2级和3级)
DL/T 614-2007 多功能电能表
GB14287-2005 电气火灾监控系统
GB50045-95 高层民用建筑设计防火规范
GB50054-95 低压配电设计规范
GB50096 住宅设计规范
GB13955-2005 剩余电流动作保护装置的安装和运行
GB50016-2006 建筑设计防火规范
性能特点
高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
正反向有功/无功电能计量
分时电能计量、分时电能定时抄表
测量三相电压、三相电流的总谐波畸变率(THD)，2-31次奇次谐波分量
提供数码管或液晶显示，本地数据查询
菜单直观，按键操作简单
电流、电压变比可编程
提供多回路的漏电流监控
提供多回路控制节点，可用于报警、跳闸等控制
支持消防联动，远程切断故障回路
支持RS-485通讯，Modbus-RTU协议
支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出
安装方便，接线简单，工程量小
宽范围交直流通用电源：AC/DC 80V~270V
可完成SCADA、PLC中多种通讯软件的组网
技术指标
测量精度
电压 0.5级
电流 0.5级
有功功率 0.5级
无功功率 0.5级
功率因数 0.5级
频率 ±0.02Hz
有功电能 0.5S级或0.2S级
无功电能 1级或2级
信号输入
接线方式 三相四线、三相三线
额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流 AC 1A、AC 5A
过负载 电压：1.2倍(持续)，2倍/1秒(瞬时)
电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗 电压：<1VA/相，电流：<0.4VA/相
阻抗 电压：>300kΩ，电流：<20mΩ
频率 45~65Hz
辅助电源
工作范围 AC/DC：80V~270V
功耗 <4VA
功能模块
通讯接口 支持1路RS-485通讯，Modbus-RTU协议
波特率：1200~9600bps，默认2400 bps
开关量输入 支持4路干结点输入
开关量输出 支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出 支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出 支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度 -10℃~+55℃
存储温度 -25℃~+70℃
相对湿度 ≤93%，无腐蚀性气体场所
海拔 ≤2500m
安全
绝缘电阻 >100MΩ
交流耐压 AC 2KV
电磁兼容性能
静电放电 4级
电快速瞬变脉冲群 4级
浪涌(冲击) 4级

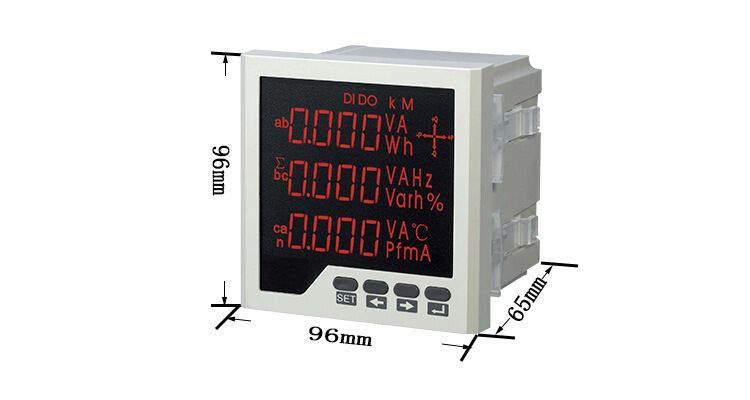

外形尺寸
面框尺寸(mm) 120×120；80×80；96×48；96×96；72×72；48×48；
开孔尺寸(mm ) 111×111；76×76；92×45；92×92；68×68；45×45；
