SJD300系列电动机保护器

1.概述
    SJD300系列电动机保护器适用于AC380V、AC660V 低压系统，作为低压异步电动机和增安型电动机的保护及监测的新一代智能化综合装置。除了先进的电动机保护及监测功能，还提供了设备运行和故障的记录以及额定参数等重要信息，避免了因电机过载、堵转、三相电流不平衡、轻载、接地等故障而导致的生产事故；SJD300系列电动机保护器广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
符合标准：GB3836.3-2000、GB14048.4-2003、IEC255

2.主要特点
●  高亮度 LED 显示，保护功能及故障信息代码显示，方便客户查询及操作。
●  产品采用分体结构及整体结构两种方式，分体结构时主机和互感器分离安装，整体结构时主机和互感器组合成一体，适用于各种抽屉柜。
●  国际通用输入电源模块，兼容 85-265V 交流或直流工作电源，降低了对工作电源的要求。
●  产品在防震、抗干扰方面进行了精心设计和严格的电磁兼容性测试，以确保装置安全运行和防误动。
●  具有 4-20mA 标准电流信号输出，可直接与工业用二次仪表或计算机系统连接。

3.主要功能
●  保护功能：过流、堵转、三相电流不平衡、轻载、接地等故障保护
●  测量功能：三相电流、接地电流测量和显示
●  电流输出（选配功能）：4～20mA 电流输出，20mA 对应的电流值可设，网络科技。

4.工作条件
●  三相穿孔适应回路：AC380V、AC660V
●  环境温度：-20℃~+70℃，相对湿度：≤90%
●  海拔高度不超过 2500 米
●  大气条件：没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘性能及导电尘埃
●  安装在无强烈冲击振动和雨雪侵袭的地方
●  安装在无强磁干扰的地方，避免与软启动器和变频器一起安装，尽量拉长安装距离

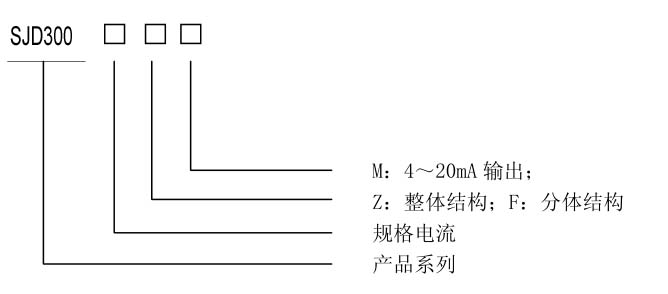

5.型号说明

举例说明：
SJD300+100ZM 表示带有4～20mA 输出功能，保护器规格电流为25～100A，整体式结构。


 规格电流  电流范围   电机功率     保护器专用电流互感器穿线孔径φ
  2A       0.5~2A    0.25~1.1KW   φ16（分体）；φ23（整体）
  6.3A     2~6.3A    1.1~3KW      φ16（分体）；φ23（整体）
  25A      6.3~25A   3~11KW       φ16（分体）；φ23（整体）
  100A     25~100A   11~55KW         φ16（分体）；φ23（整体）
  200A     80~200A   45~110KW        φ30（分体）；φ23（整体）
  200/5A   80~200A   45~110KW      φ16（分体）；φ23（整体）
  300/5A   150~300A  75~150KW
  400/5A   200~400A  110~220KW
  500/5A   250~500A  132~250KW
  600/5A   300~600A  150~315KW
  800/5A   400~800A  220~400KW
备注：
1、 选用保护器规格时，必须依据电动机功率而定。(选型表的电机功率是按 AC380V)
2、 分体结构的保护器都配有相对应的电流互感器，请注意配套使用，否则保护器将不能正常使用。
3、 300A、400A、500A、600A、800A 保护器，必须加装三个变比为5A的电流互感器。加装三个变比为1A电流互感器的需在订货时注明
4、 整体结构保护器的主机与互感器连为一体，互感器型号于匹配好，孔径φ23

6.技术数据
6.1.输入输出
辅助电源
电源模块        AC/DC 85-265V
频率            50Hz±10%
功耗            正常工作时 ≤1.5W
保护启动时      ≤2W
继电器输出
跳闸继电器 DO1     1 常闭接点 1 常开接点
可编程继电器 DO2   1 常开接点
输出容量           250VAC 5A
                   24VDC  5A
模拟量输出（选配功能）
数量       1 路
范围       4mA-20 mA
精度       0.05 mA
6.2.电气试验
绝缘电阻
标准   IEC255-5    100MΩ/500V
绝缘试验
标准    IEC255-5
介质强度试验      2KV（r.m.s.），50HZ，1min
冲击电压实验      5KV（峰）；1.2/50 u S；0.5J；
                 5 正，5 负，间隔时间 5s

EMC 抗干扰
标准             IEC255-22

共模干扰         2.5KV（峰）， 1MHZ， 400 次/s
                 持续时间 2s

差模干扰          1.0KV（峰）， 100KHZ； 50 次/s
                  持续时间 2s

辐射电磁场干扰    频率：27MHZ~1000MHZ； 场强；10V/m
静电放电干扰      8KV
快速瞬变干扰      2KV； 5KHZ； 双极性； 持续时间 1min

7.保护特性与设定范围
    装置用数字方法建立电动机的发热模型，在各种运行工况下，对电动机提供准确的过热保护。考虑到正、负序电流的热效应不同，过热保护的动作时间为：

    K1随电动机启动过程变化,为的是躲过电动机的启动电流，K2用于改变负序电流在发热模型中的热效应，由于负序电流在转子中的热效应比正序电流高很多，比例上等于在两倍系统频率下转子交流阻抗对直流阻抗之比。根据理论和经验，本装置取 K2=6。

    当电动机停运，电动机积累的过热量将逐步衰减，本装置按指数规律衰减过热量，散热时间常数 Tsr 一般为4倍的电动机发热时间常数 Tfr，即认为 Tsr 时间后，电动机又达到热平衡。

    当电动机因过热被切除后，本保护即检查电动机的过热状态，当电动机停运未到 Tsr 时间时，保护出口继电器不返回，禁止电动机再次启动，避免由启动电流引起过高温升，损坏电动机。

    紧急情况下，如在过热状态下必须启动电动机，可以按装置面板上的“复位”键，人为清除热记忆值。用户设置定值时，可以参考装置提供的热过载保护特性曲线。

设定范围：
曲线选择：5、10、15、20、25、30
执行方式：告警／跳闸／关闭
  8.显示及按键操作

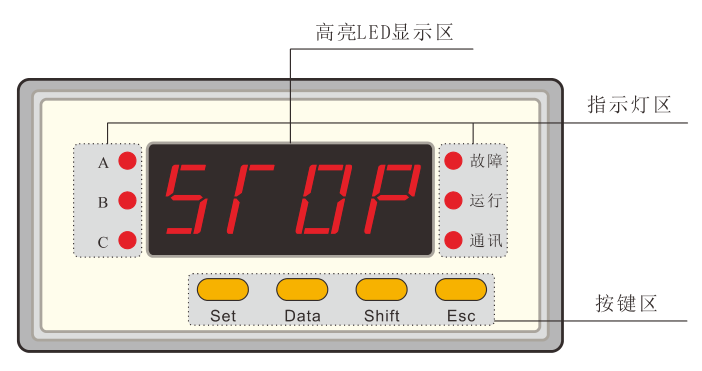

8.1. 显示
LED 指示灯定义：
A：  A 相电流
B：  B 相电流
C：  C 相电流
故障：当保护器检测到故障信息时，该指示灯亮
运行：当电动机处于运行状态，保护器正常工作时，该指示灯亮
通讯：当保护器处于与上位机通讯，通讯连接成功后，该指示灯亮（该项为备用功能）

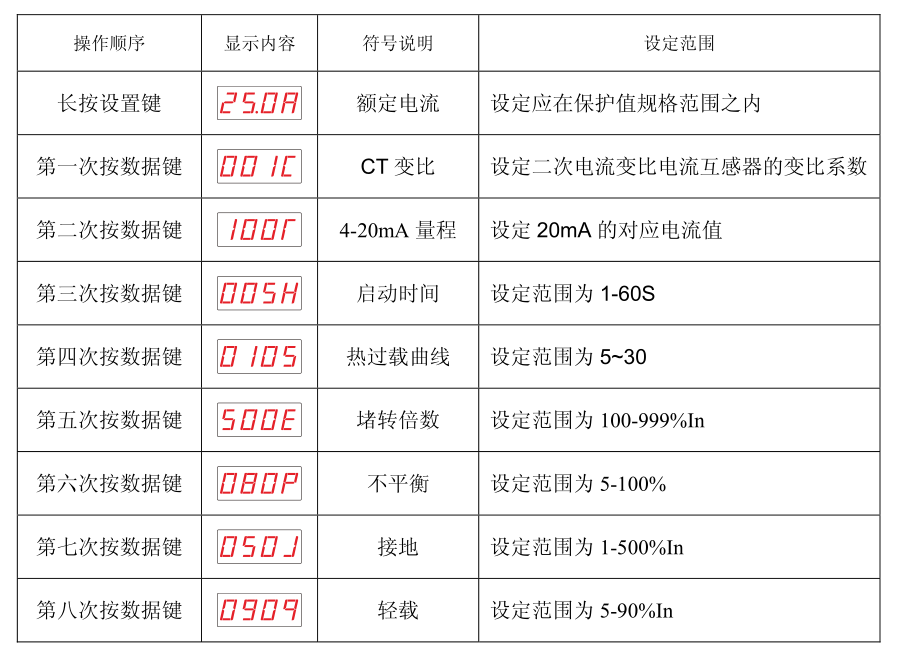

8.2. 按键说明及操作
Set(设置)：空闲状态长按此键（约 3-4 秒）进入系统设置菜单，编辑状态下，按此键表示确认    修改。运行状态下，按此键可手动切换 A、B、C 三相电流。
Data(数据)：在菜单界面下，按此键向下翻页，设置编辑模式下对数值进行＋1。
Shift(移位)：在设置模式下，按此键将对数值进行移位。
Esc(复位)：在设置模式下，按此键返回上一级菜单；
在有故障时，如果发生故障，会复归信号和继电器；在运行时，解除 ABC 三相电流的轮显锁定。

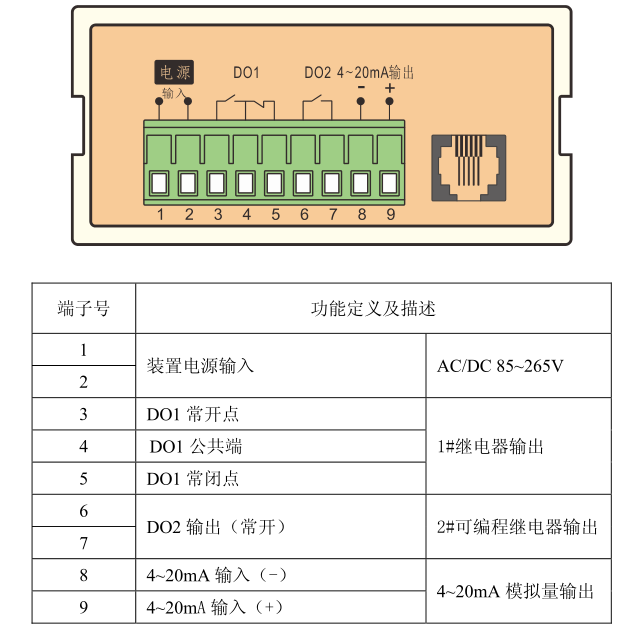

9.端子定义及说明

10.外形结构及安装尺寸
分体结构主机安装尺寸：

电流互感器安装尺寸：
电流互感器：

整体结构整机安装尺寸：

11.注意事项
1、保护器安装接线时，应按各接线端子用途正确连接。
2、保护器的工作电源应接控制回路上，注意标称电压与实际电压应相符。
3、保护器配用电流变比互感器时，若设备现场或控制室需电流表显示时，最好配一个电流变比互感器，不然对配带电流表的那相电流显示会有所影响。

12.订货须知
1、选用保护器时应注明所需保护器的型号、规格、数量、工作电源电压。
2、选用分装式保护器，用户可根据安装要求表明保护器上、下体之间连接距离，距离≤5 米。
3、保护器享有 18 个月的保用期，即收货之日起至 18 个月内如发现本产品有故障或运输途中损坏，请退还我公司质管科，优先给予免费调换（人为损坏例外）。
