SJD550系列电动机保护控制器
一、概述
SJD550系列电动机保护控制器，是按IEC 标准开发的智能化、网络化、数字化低压电动机保护控制器；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在全面实现保护、测量、控制一体化的同时，将先进的网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。
Ø 具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速超时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；
Ø 丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；
Ø 保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；
Ø 保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；
Ø 实现电动机回路的三相电流、接地电流等多种电参数的测量；
Ø 可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
二、功能概述
|
配置 功能 |
功能配置 |
||
|
标准配置 |
增选功能 |
||
|
保护功能 |
过载保护 |
■ |
|
|
过电流保护 |
■ |
|
|
|
欠载 保护 |
■ |
|
|
|
堵转过流 保护 |
■ |
|
|
|
缺相/不平衡 保护 |
■ |
|
|
|
起动加速超时 保护 |
■ |
|
|
|
接地 保护 |
■ |
|
|
|
外部故障 保护 |
■ |
|
|
|
欠电压 保护 |
■ |
|
|
|
过电压 保护 |
■ |
|
|
|
欠功率 保护 |
■ |
|
|
|
相序 保护 |
■ |
|
|
|
t E 时间保护 |
■ |
|
|
|
漏电 保护 |
|
■ |
|
|
控制模式 |
直接起动 |
■任选一种 |
|
|
双向起动 |
|||
|
双速起动 |
|||
|
星/三角起动 |
|||
|
自耦变压器降压起动 |
|||
|
电阻降压起动 |
|||
|
通讯功能 |
MODBUS-RTU 协议 |
|
■ |
|
PROFIBUS-DP 协议 |
|
■ |
|
|
双 MODBUS-RTU 协议 |
|
■ |
|
|
开关量输入 |
8DI ，功能可编程（内置电源） |
■ |
|
|
开关量输出 |
5DO ，功能可编程 |
■ |
|
|
模拟量输出 |
一路4～20mA信号输出 |
|
■ |
|
测量功能 |
三相电流 |
■ |
|
|
接地电流 |
■ |
|
|
|
电流不平衡率 |
■ |
|
|
|
热容量 |
■ |
|
|
|
三相电压（ AC380V ） |
■ |
|
|
|
频率 |
■ |
|
|
|
漏电电流 |
■ |
|
|
|
有功功率 |
■ |
|
|
|
功率因数 |
■ |
|
|
|
电能 |
■ |
|
|
|
定值设定 |
各种保护定值查询、整定 |
■ |
|
|
故障信息 |
实时查询故障 / 报警信息 |
■ |
|
|
起动参数设定 |
控制权限、起动等参数查询、整定 |
■ |
|
|
系统参数设定 |
地址、波特率、电机额定值等参数查询、整定 |
■ |
|
注：在不选配显示模块的情况下，DI/DO 状态、测量功能、定值设定、故障信息、管理信息、起动参数、系统参数的查询或设定可以通过RS-485 串行通讯接口由计算机来进行。
三、性能概述
额定工作电源：85～265V AC / 100～280V DC
额定电压：AC380V/660V， 50HZ
额定电流： 2A，6.3A，25A，63A,100A自带电流互感器
250A，630A，800A采用外置电流互感器
输出节点额定容量：阻性AC250V/6A； DC30V/6A
感性AC250V/2A； DC30V/2A
开关量输入：内部24V电源，光藕隔离
四、工作环境
周围环境温度不高于60℃，不低于－25℃；，
污染等级2级；
安装类别Ⅲ。
五、技术参数
1、测量
|
项目 |
范围 |
精度 |
|
电流 |
10% I n ～120% I n |
±0.5% |
|
120% I n ～800% I n |
±1% |
|
|
接地电流 |
10% I r1 ～800% I r1 |
±1% |
|
漏电电流 |
10% I r1 ～1200% I r1 |
±1% |
|
电压 |
20%Ue～120%Ue |
±0.5% |
|
频率 |
40Hz～65Hz |
±0.05Hz |
|
功率因数 |
-1～1 |
±1% |
|
功率 |
0～1000KW |
± 5 % |
|
电能 |
0～65535kWh |
±5% |
2、保护
|
功能 |
项目 |
内容 |
|
控制器额定电流 |
In |
2A，6.3A，25A，63A,100A自带互感器 |
|
250A，630A，800A采用外置互感器 |
||
|
漏电互感器额定值 |
I Δn |
30mA～1200 mA |
|
电机额定电流 |
I r1 |
2A(0.5A~2A) ； 6.3A(2A~6.3A) ； 25A(6.3A~25A) ； 63A(25A~63A) ； 100A(63A~100A)； 250A(100A~250A) ； 630A(250A~630A)； 800A(630A~800A) |
|
电机额定电压 |
Un |
380V/660V AC |
|
控制器工作电源 |
|
85 ～ 2 65 V AC/DC |
|
过载保护 |
不动作特性 |
<105 % I r1， 2 h内不动作 |
|
动作特性 |
>120% I r1， 1h内延时动作 |
|
|
曲线速率K |
10 16 24 40 60 80 100 130 180 280 400 600 800 1000 1200 1300 |
|
|
冷热曲线比 |
20%～100% |
|
|
冷却时间 |
5～1080min |
|
|
起动允许热容 |
方式一、二 |
|
|
故障复位方式 |
手动/自动 |
|
|
执行方式 |
跳闸/报警 |
|
|
过电流保护 |
动作值整定范围 |
（ 100 ％ ～1000 ％） I r1 +OFF |
|
延时时间整定范围 |
0.5～50S |
|
|
执行方式 |
跳闸/报警 |
|
|
堵转过流保护 |
动作值整定范围 |
100 % I r1 ～允许分断电流+OFF |
|
延时时间整定范围 |
0.5～50S |
|
|
执行方式 |
跳闸/报警 |
|
|
欠流保护 |
动作值整定范围 |
（ 20 ％ ～100 ％） I r1 +OFF |
|
延时时间整定范围 |
0.5～50S |
|
|
执行方式 |
跳闸/报警 |
|
|
缺相保护 或不平衡保护 |
动作值整定范围 |
5 ％ ～60 ％ +OFF |
|
延时时间整定范围 |
0.1～50S |
|
|
执行方式 |
跳闸/报警 |
|
|
起动加速超时 |
执行方式 |
跳闸/报警 |
|
接地保护 |
动作值整定范围 |
30 % I r1 ～100% I r1 +OFF ； |
|
起动延时时间 |
1～60S |
|
|
运行延时时间 |
1～60S |
|
|
剪切系数 |
1.5～6+OFF |
|
|
执行方式 |
跳闸/报警 |
|
|
*漏电保护 |
动作值整定范围 |
10 % I Δ m ～100 % I Δ m +OFF |
|
起动延时时间 |
1～60S |
|
|
运行延时时间 |
1～60S |
|
|
剪切系数 |
1.5～6+OFF |
|
|
执行方式 |
跳闸/报警 |
|
|
*欠电压保护 |
动作值整定范围 |
（ 45 ％ ～95 ％） Un +OFF |
|
延时时间整定范围 |
0.1S～50S |
|
|
执行方式 |
跳闸/报警 |
|
|
*过电压保护 |
动作值整定范围 |
（ 105 ％ ～150 ％） Un +OFF |
|
延时时间整定范围 |
0.1S～50S |
|
|
执行方式 |
跳闸/报警 |
|
|
*外部故障 |
执行方式 |
跳闸/报警 |
|
延时时间整定范围 |
0.1S～60S |
|
|
故障允许分断电流 |
整定范围 |
6～10 ％ I r1 +OFF |
|
*欠功率保护 |
执行方式 |
跳闸/报警 |
|
动作值整定范围 |
20%～95% Pn +OFF |
|
|
延时时间整定范围 |
1～60S |
|
|
*相序保护 |
保护设置 |
使能/禁止 |
|
*t E 时间保护 |
t E 时间设定t Ep |
1.0S～15.0S+OFF |
|
执行方式 |
跳闸/报警 |
注：*为增选功能，订货时需注明；
0FF表示功能关闭。
font-kerning:1.0000pt;" >RS-485 串行通讯接口由计算机来进行。
六、产品构成及端子说明
1、产品构成
SJD550系列电动机保护控制器由本体和显示模块、漏电互感器、外部电流互感器、T9串口通讯电缆等可选附件组成。
本体：
附件：
1、显示模块： 中文液晶人机界面，可用于实现测量参数显示、定值查询设定、故障报警信息查询、管理信息查询、控制命令输入，水泥制品。
T9串口通讯电缆：用于SJD550本体和显示模块之间的通讯连接。
2、SJD550面板
显示――该端口用于连接，实现电机操作控制和显示功能，实现参数设定功能
停车/运行――在停车时恒亮，表示工作电源正常，在运行过程中为闪亮
通讯――在无通讯时不亮，通过上位机进行通讯时恒亮
报警/故障――在跳闸报警时闪烁，发生故障动作后恒亮
复位――故障停车后按此按钮清除故障指示，退出故障状态
3、端子

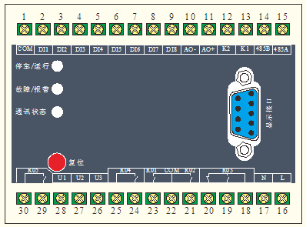

单通讯端子定义：
|
端子号 |
功能说明 |
端子号 |
功能说明 |
|
1 |
DI公共端 |
16 |
控制电源输入L |
|
2 |
DI1 |
17 |
控制电源输入N |
|
3 |
DI2 |
18 |
继电器RO3公共端 |
|
4 |
DI3 |
19 |
继电器RO3常开 |
|
5 |
DI4 |
20 |
继电器RO3常闭 |
|
6 |
DI5 |
21 |
继电器RO2 |
|
7 |
DI6 |
22 |
RO1,2继电器公共端 |
|
8 |
DI7 |
23 |
继电器RO1 |
|
9 |
DI8 |
24 |
继电器RO4-1 |
|
10 |
4 ～ 20mA输出- |
25 |
继电器RO4-2 |
|
11 |
4 ～ 20mA输出+ |
26 |
C相电压输入 |
|
12 |
K2 |
27 |
B相电压输入 |
|
13 |
K1 |
28 |
A相电压输入 |
|
14 |
RS485（B） |
29 |
继电器RO5-1 |
|
15 |
RS485（A） |
30 |
继电器RO5-2 |

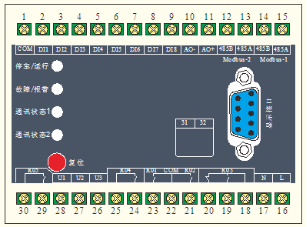

双通讯带漏电端子定义：
|
端子号 |
功能说明 |
端子号 |
功能说明 |
|
1 |
DI公共端 |
16 |
控制电源输入L |
|
2 |
DI1 |
17 |
控制电源输入N |
|
3 |
DI2 |
18 |
继电器RO3公共端 |
|
4 |
DI3 |
19 |
继电器RO3常开 |
|
5 |
DI4 |
20 |
继电器RO3常闭 |
|
6 |
DI5 |
21 |
继电器RO2 |
|
7 |
DI6 |
22 |
RO1,2继电器公共端 |
|
8 |
DI7 |
23 |
继电器RO1 |
|
9 |
DI8 |
24 |
继电器RO4-1 |
|
10 |
4 ～ 20mA输出- |
25 |
继电器RO4-2 |
|
11 |
4 ～ 20mA输出+ |
26 |
C相电压输入 |
|
12 |
RS485-2（B） |
27 |
B相电压输入 |
|
13 |
RS485-2（A） |
28 |
A相电压输入 |
|
14 |
RS485-1（B） |
29 |
继电器RO5-1 |
|
15 |
RS485-1（A） |
30 |
继电器RO5-2 |
|
|
|
31 |
漏电输入K1 |
|
|
|
32 |
漏电输入K2 |
七、外形及安装尺寸

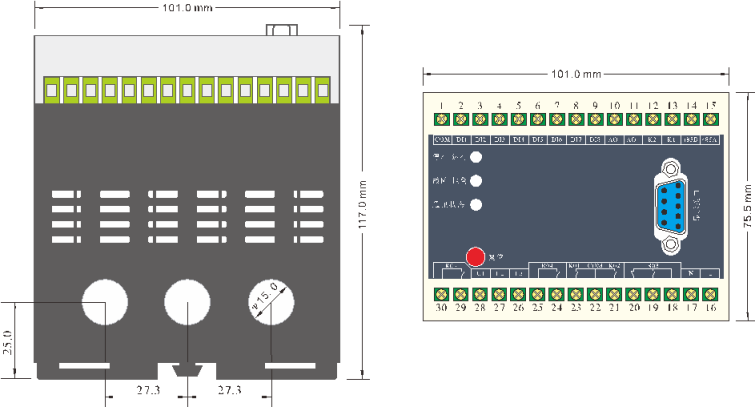

控制器的外形尺寸
本体有两种安装方式：
标准35mm导轨安装或两只M4螺钉固定

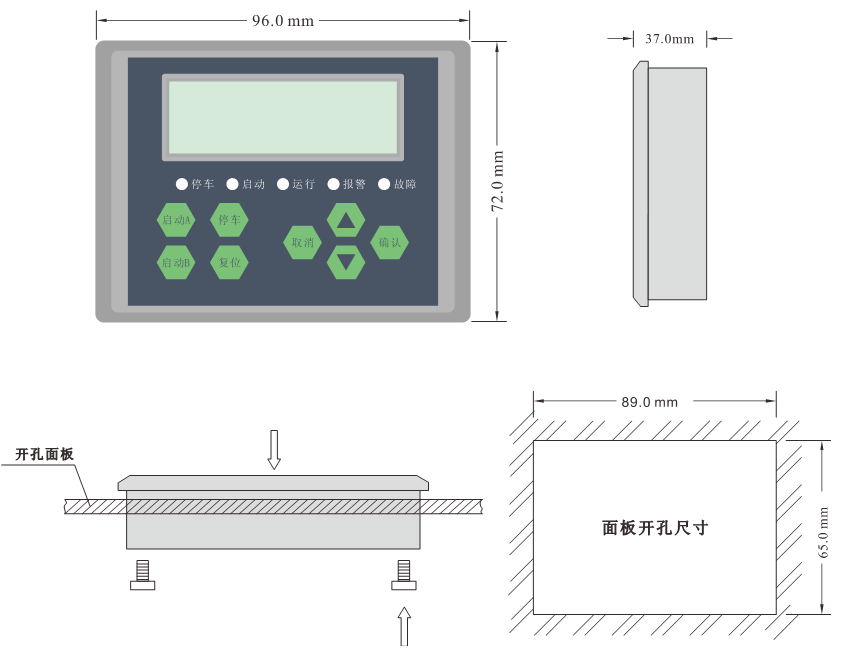

显示模块的外形尺寸
八、产品型号

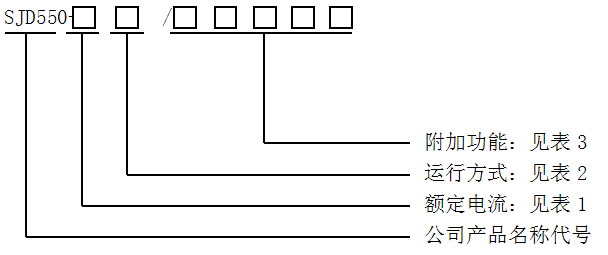

产品型号定义：
注：附加功能选配码最多可以有五位，每一位代表一个附加功能，无则代表没有选配附加功能。
表 1 额定电流
|
额定电流 |
编码 |
|
2A(0.5A~2A) |
1 |
|
5A(2A~5A) |
2 |
|
6.3A(2A~6.3A) |
3 |
|
25A(6.3A~25A) |
4 |
|
100A(25A~100A) |
5 |
|
250A(100A~250A)* |
6 |
|
630A(250A~630A)* |
7 |
|
800A(500A~800A)* |
8 |
注：上表中带 *号的250A、500A、800A等级为外置电流互感器。
表 2 运行方式
|
运行方式 |
编码 |
|
直接起动 |
A |
|
可逆起动 |
B |
|
双速起动 |
C |
|
电阻降压起动 |
D |
|
Y/△起动（两继电器方式） |
E |
|
Y/△起动（三继电器方式） |
F |
|
自耦变压器起动（两继电器方式） |
G |
|
自耦变压器起动（三继电器方式） |
H |
|
保护方式 |
I |
|
测控方式 |
J |
表 3 附加功能
|
附加功能 |
编码 |
|
漏电保护 |
L |
|
电压功能 |
U |
|
温度保护 |
T |
|
4～20mA模拟量输出 |
M |
|
MODBUS通讯 |
H |
如有一台电机额定功率为 11kW，额定电流为22A，起动方式为直接起动,则对应选用型号为 SJD 550-4A，如果还需加配电压功能、4～20mA模拟量输出，则相应最终选型型号为：SJD550-4A/UM。
